100Hz – 500MHz 典型测量带宽，阻抗低至 1mohm
与具有 FRA 功能的泰克 5/6 系列示波器配合使用（需要 5-PWR 或 6-PWR 软件）
产品说明

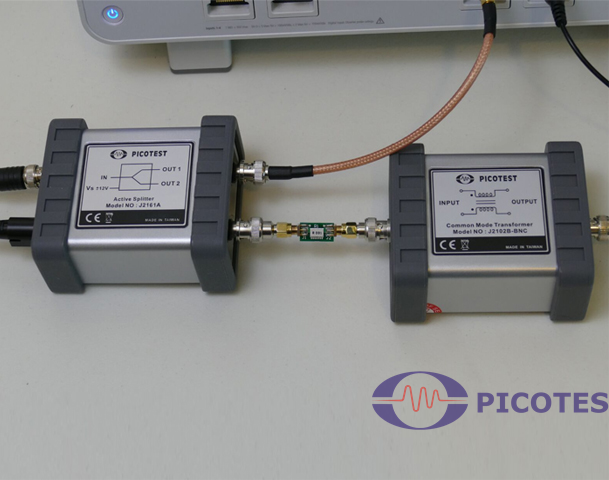

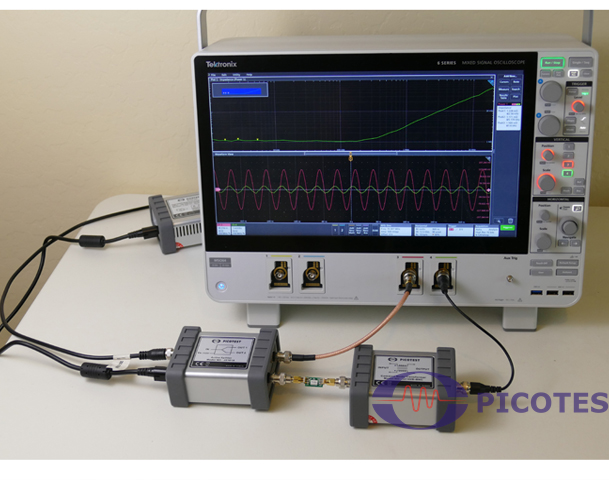

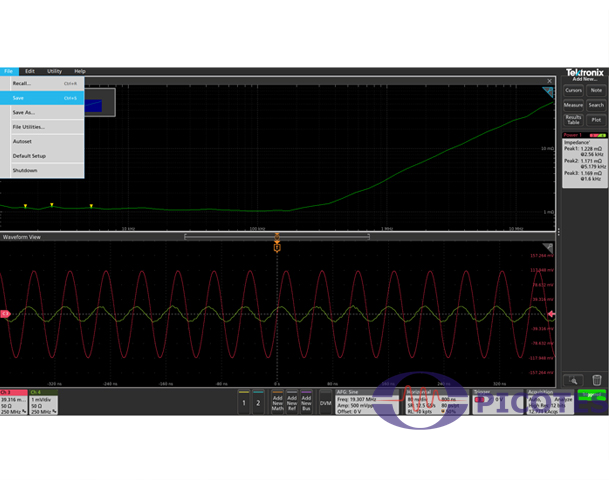

现在您可以在泰克 6 系列示波器上执行“黄金标准”PDN 测量。 2 端口分流阻抗测量由 Picotest J2161A 有源分路器以及 J2102B 共模变压器或 J2113A 差分放大器（用于接地回路断开）启用。 这两个注入器（分流器和变压器）的组合允许您在低至 1mohm 的时候仍能覆盖频率范围100Hz 到 500MHz 以上的带宽内的低阻抗测量。 测量的带宽取决于示波器的功能。
规格
注意：为避免设备损坏和/或重伤或死亡，请确保始终遵守绝对最大额定值且不得超过。
Specifications
Characteristic
Typical
Uncalibrated Insertion Loss
< 100MHz 1dB.
>100MHz - 500MHz 3dB
Input Return Loss (typical)
< 100MHz < -20dB
>100MHz - 500MHz 12dB
Output Return Loss (typical)
< 100MHz < -20dB
>100MHz - 500MHz 12dB
Gain
1
Out to Out Isolation
>75 dB (up to 100MHz)
Maximum Input Voltage
2Vpk DC+AC
Temperature Range
0 ~ 50°C
Maximum Altitude
6000 Ft
Absolute Maximum Voltage (input or output)
2.5V pk DC+AC into 50Ohms
