提供100Hz 到1MHz 频宽
固定输出入压差700mV稳压控制
提供隔离感应电流输出
附低噪降温扇电源 - J2171A
产品说明
虽然用于波特图的注入变压器是一种非常宽带的变压器，但它对于测量电源甚至运算放大器的纹波抑制 (PSRR) 没有用处。这样做可能会永久损坏变压器。这是因为使注入变压器性能如此出色的特性也导致变压器不能承受直流电流。即使非常小的直流电流（5mA 或更少）也会大大降低信号容量，甚至使变压器完全饱和。因此，Picotest 线路注入器 (J2121A) 是电源测试的另一个必不可少的测试适配器。
J2121A 特别适用于高功率应用，例如与军用和卫星总线相关的应用。它可用于高达 400V 的输入总线电压，并在 1MHz 时提供高达 20A 的电流。线路注入器允许输入直流电源电压由网络分析仪源信号（振荡器）调制。 J2121A 线路注入器的输出是直流稳压的，除了交流调制信号外，还提供来自馈入注入器的输入总线电压的 700mV 固定压降。

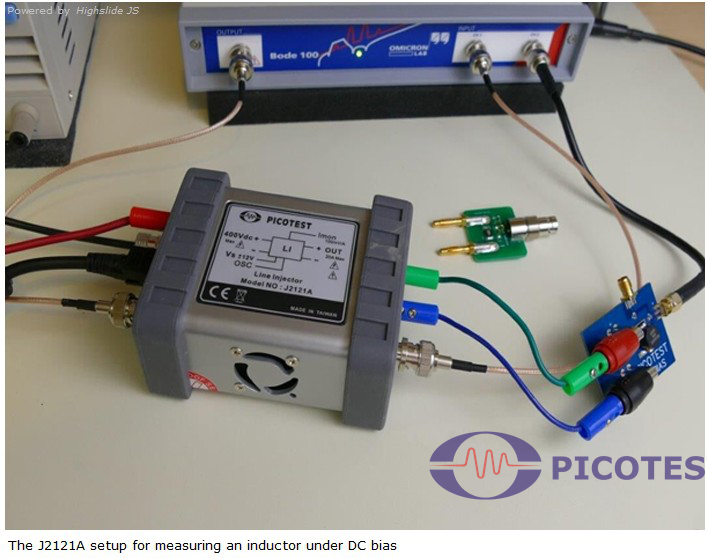

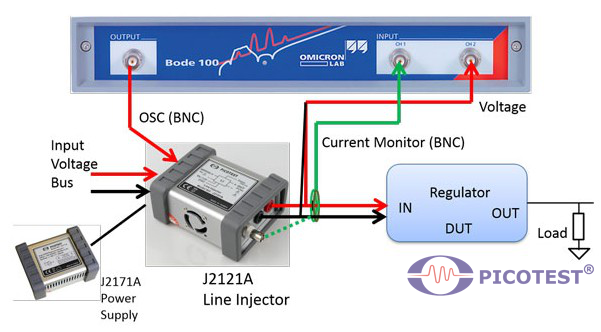

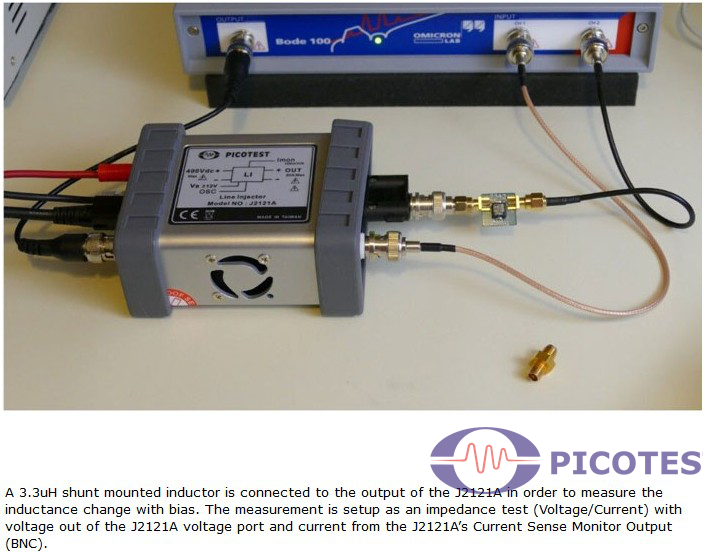

J2121A 可以连接到被测电源输入端，并且根据测试探头连接点，可用于测量 PSRR 或电源输入阻抗。线路注入器还可用于测量偏置下电感器的阻抗/电感。
虽然电流探头可用作测试设置的一部分，但 J2121A 包括可连接到 VNA 的电流检测监视器输出。
应用范围
PSRR 的测量
直流偏置的测量

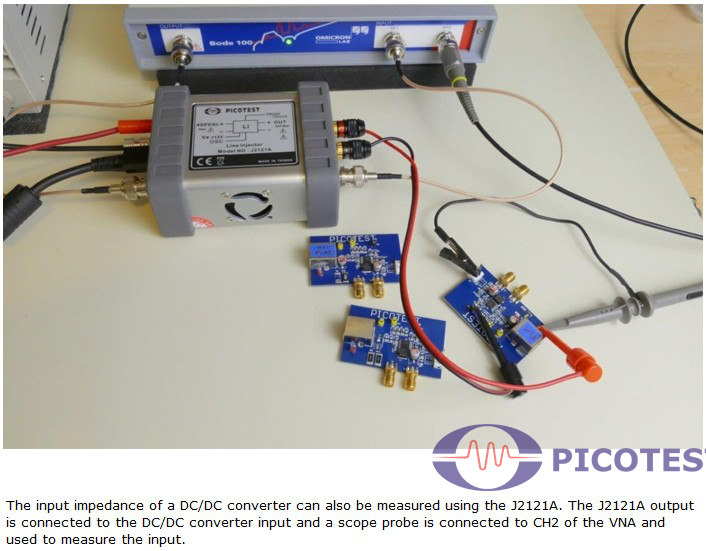

DC-DC 转换器输入阻抗测试的测量
型号J2121A和J2120A比较
J2121A 支持更高电压和电流的应用
J2120A 具有超低噪声输出、50V/5A 最大 10MHz 带宽、无源、基于负载阻抗的可变压降（1.5V-3.5V）
J2120A 有利于 PSMR 和低电流、低电压、PSRR 测量应用
J2121A 具有更高的电压范围、更高的额定电流和集成的霍尔电流监视器
J2121A 有利于高电压、高电流 PSRR 测试以及 DC/DC 和电感器阻抗测量
产品内容
J2121A 大功率线路注入器 * 1 个

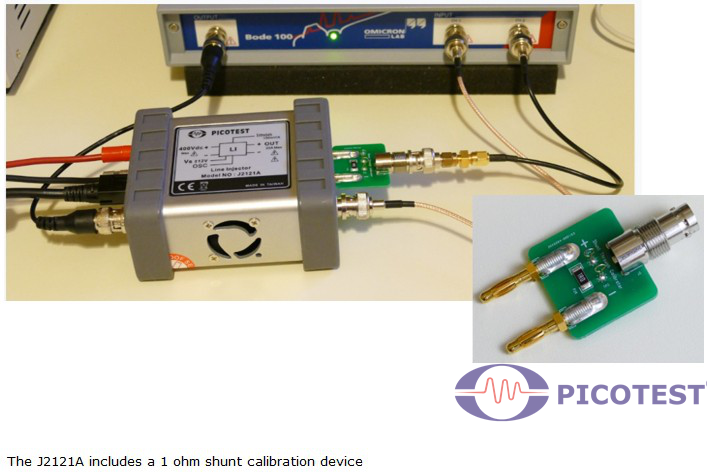

1 ohm 校准夹具 * 1 个
J2171A 200mA 低噪声电源 * 1 个
规格
Specifications
Characteristic
Typical
Maximum DC Input Voltage
400VDC
Maximum Continuous Current
20A
Typical Input-Output Voltage Drop
0.70VDC
Modulation Input Impedance
50ohms
Output Signal Bandwidth
100 ~ 1MHz
Current Monitor Bandwidth (THRU CAL)
DC ~ 1MHz
Current Monitor Scale(AC)
100mV/A
Current Monitor Termination Impedance
50 or 1Mohms
Max Current Monitor DC Offset
100mV
Recommended Injection Signal
6dBm
Temperature Range
0 ~ 50°C
Maximum Altitude
6000Ft
输入
总线电压：正负，标准香蕉插孔母
信号调制：BNC
电源：包括 J2171A 专有连接器、电缆和电源
输出
电压输出：正负，标准香蕉插孔母
隔离电流检测监视器：BNC
注意：为避免设备损坏和/或重伤或死亡，请确保始终遵守绝对最大额定值且不得超过。
