低损耗(Insertion loss)设计
5A的最大电流
50Vdc最大的输入
可轻易测量电源输入滤波器(Input filter)和PSRR
产品说明
虽然注入变压器是一种非常宽带的适配器，但它对于测量电源甚至运算放大器的纹波抑制 (PSRR) 没有用处。这是因为使注入变压器性能如此出色的特性也导致变压器不能承受直流电流。即使非常小的直流电流（5mA 或更少）也会大大降低信号容量，甚至使变压器完全饱和。因此，Picotest 线路注入器 (J2120A) 是另一个必不可少的测试适配器。
线性注入器允许输入直流电源电压由网络分析仪源信号调制，就像在 PSRR 测量的情况下一样。线性注入器的频率范围必须远低于交流线路频率，并且至少高于被测电路的控制环路带宽。
线性注入器只能提供电流，因此输出幅度会受到工作电流和负载总存储电容的显著影响。网络分析仪具有非常高的选择性，因此线路注入器输出端的失真通常不会影响测量。同样，这是一个小信号注入器，因此振荡器信号应尽可能小，高于本底噪声。一般建议，尽量将输入信号幅度保持在 50mVpp (-20dBm) 以下。在某些情况下，我们希望进一步衰减源信号，因此我们在注入器套件中包含了衰减器。一些分析仪（例如 Omicron-Lab-Lab Bode-100）允许将注入幅度整形为频率的函数，这有助于优化信号电平。
测量输出阻抗
线路注入器还可与电流探头结合使用，以测量电源的输入阻抗。开关电源或稳压器的输入阻抗为负，当与 EMI 滤波器结合使用时，这是一个稳定性问题，使测量成为设计、分析和验证过程的重要组成部分。电流探头必须设置为 1A/V，否则结果需要针对不同的设置进行相应缩放。
规格
| 参数 | 指标 | 单位 |
| Maximum DC Input Voltage |
50 |
VDC |
|
Maximum Continuous Current |
5 |
A |
|

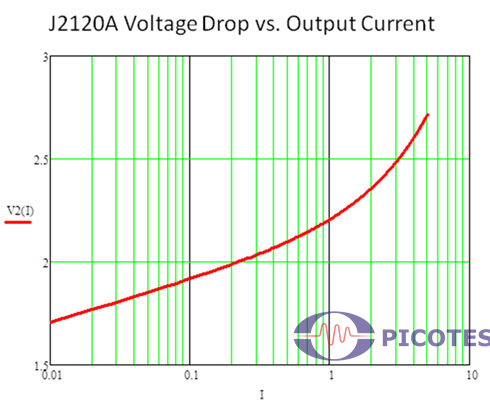

Maximum Voltage Drop |
3.25 |
VDC |
|
Modulation Input Impedance |
10K |
ohms |
|
3dB Frequency Response |
15-5M |
Hz |
|
Useable Frequency Response |
10-10M |
Hz |
|
Recommended Injection Signal |
-20 – 0 |
dBm |
|
Temperature Range |
0-50 |
℃ |
|
Maximum Altitude |
1800 | m |
|
Absolute Maximum Voltage |
< 50V (DC + AC) |
|

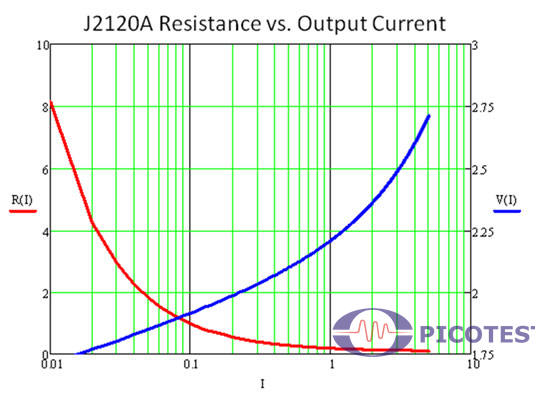

J2120A is the lowest impedance injector on the market and can be approximated by the following relationship to operating current.
Or about 180mOhms at 1Amp
Caution:
To avoid equipment damage and/or severe injuries or death ensure that the absolute maximum ratings are observed and not exceeded at all times.
EMI Note:
Exceeding 0dBm may cause the unit to exceed CE EMI limits.
