50MHz 正弦波与25MHz方波与10MHz任意波(50MHz 任意波型产生器)
14bit，125 MSa/s,256 K取样点的任意波形脉波、锯齿波(Ramp)、三角波，噪声与直流波形
线性与对数扫瞄及猝发操作
AM, FM, PM, FSK, 及PWM 等调制类型
20 mVpp 至 20 Vpp 开放式回路振辐范围
可通过USB、LAN和选购的GPIB来连接电脑
适用于信号设定的视觉验证之图形模式
可通过Pattern Out接口传送16bit的数据
免费提供波形编辑软体Wavepatt®
容易上手的操作界面
超强技术、完美波形

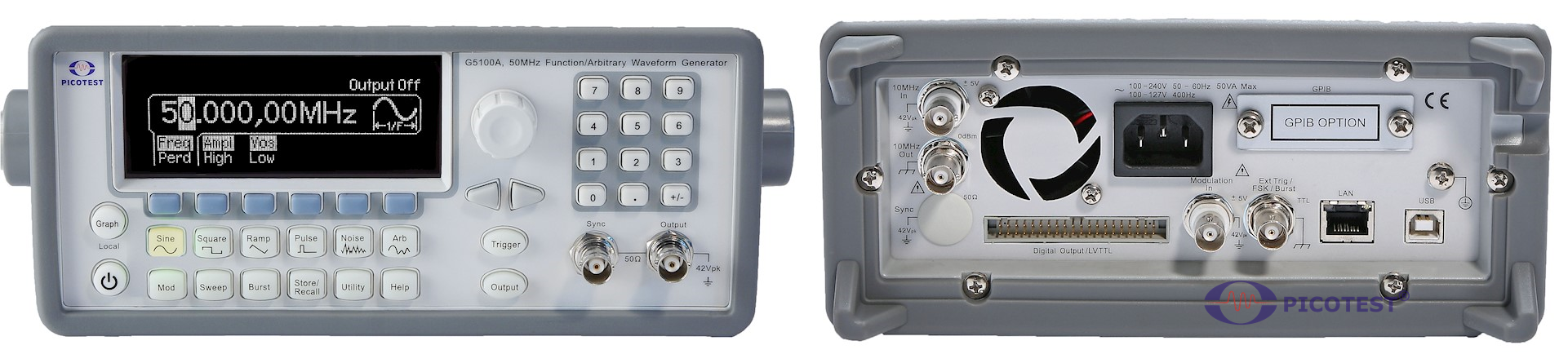

仪鼎仪器 G5100A 50MHz 任意波形产生器采用DDS (Direct Digital Synthesis) 技术，可输出准确、稳定且无噪声的低失真正弦波讯号。另外，G5100A还能以上升/下降时间低于10ns, 频率高达25MHz的方波，以及最高200KHz的线性锯齿波来满足使用者使用上的需求。
脉冲波的产生
G5100A可以产生最高10MHz的可调边沿时间的脉冲波。也由于G5100A提供了可调的周期、脉宽与振幅，因此在需要弹性脉冲信号的应用上是相当适合的。
自定义波形的产生
G5100A具备了14bit的解析度以及125 MSa/s的取样率，并弹性地提供使用者所需波形。它也可以让使用者储存最多5个波形，其中4个 (4 x 256 K Points）在永久寄存器中、1个在暂存寄存器中。

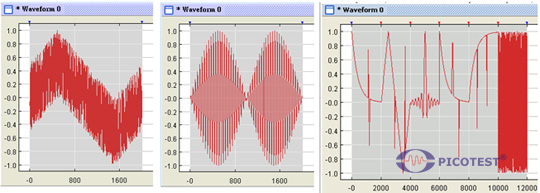

免费提供波形编辑软体 Wavepatt®
仪鼎自创的波形编辑软件 Wavepat可让使用者轻易的生成、编辑及下载复杂的波形，而且本软体亦可以接收并编辑来自安捷伦示波器MSO8104 的波形。

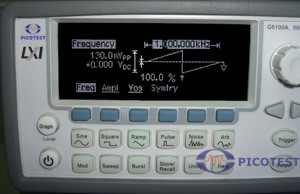

图形模式
5100A的图形显示模式可以让使用者搭配软键操作信号设定时，以图形化的显示方式验证各项设定。

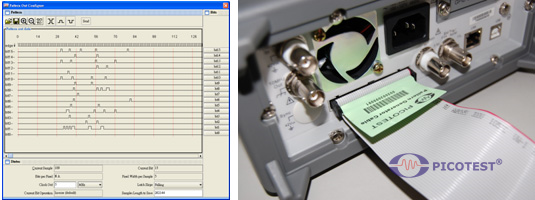

透过 Pattern Out 端口传输资料
使用者可以通过附加在波形编辑软体中的 Wavepatt® 功能编辑16bit数据，并可将该资料储存下来。然后，再根据使用者应用上的需求，通过后置面板上的 Pattern Out 端口将数据传输出去。

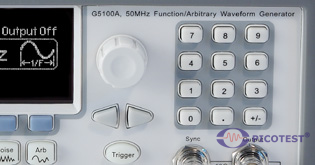

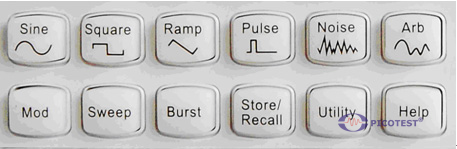

用户友好的操作
G5100A 的前面板操作简单且用户友好。 用户可以通过一个或两个键进入所有功能，并使用旋钮或数字键盘调整频率、幅度、偏移等参数。 或者，用户也可以直接输入 Vpp、Vrms、dBm 或高低电平的电压值。 计时参数可以以赫兹 (Hz) 或秒为单位输入。
易于使用的功能
用户可以轻松使用以下功能。
AM、FM、PM (PSK)、FSK 和 PWM 的内部调制用于波形调整。
内置线性和对数扫描从 1 毫秒到 500 秒。
突发模式在每个时间段具有可选择的循环数。
通过 USB、LAN 或 Opt 使用远程控制。 GPIB 接口。
远程控制连接下通过 SCPI 命令的可编程性。
可以从前面板或通过 PC 进行精确的相位调整和校准。
支持外部频率输入输出
G5100A 外部频率参考允许用户同步到外部 10 MHz 时钟、另一台 G5100A 或任何其他支持 10 MHz 频率输入功能的单元。

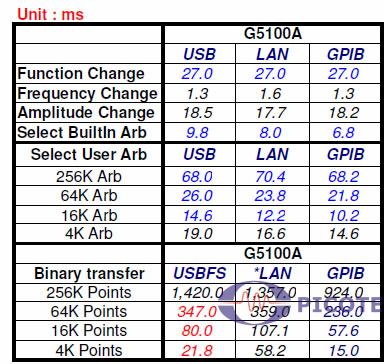

G5100A 编程时间:

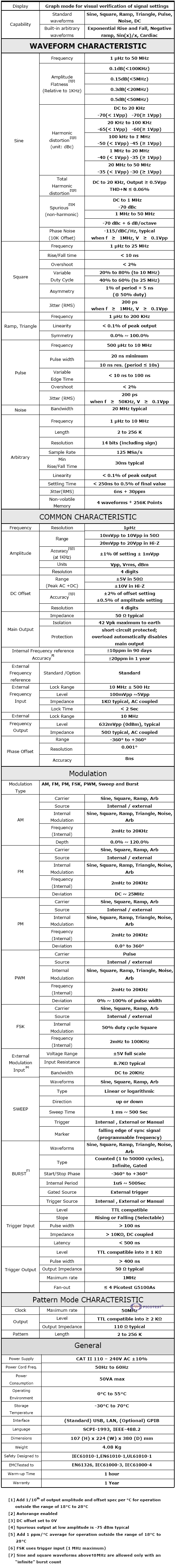

G5100A 技术参数:
